AI 딥러닝 버블 검사
딥러닝 알고리즘으로 코팅 내 미세 기포를 검출하고 가성불량(False Call)을 최소화합니다.
In-House Equipment · 제이앤제이테크 보유 설비
우리가 코팅한 PCB,
AI가 전수 검사합니다

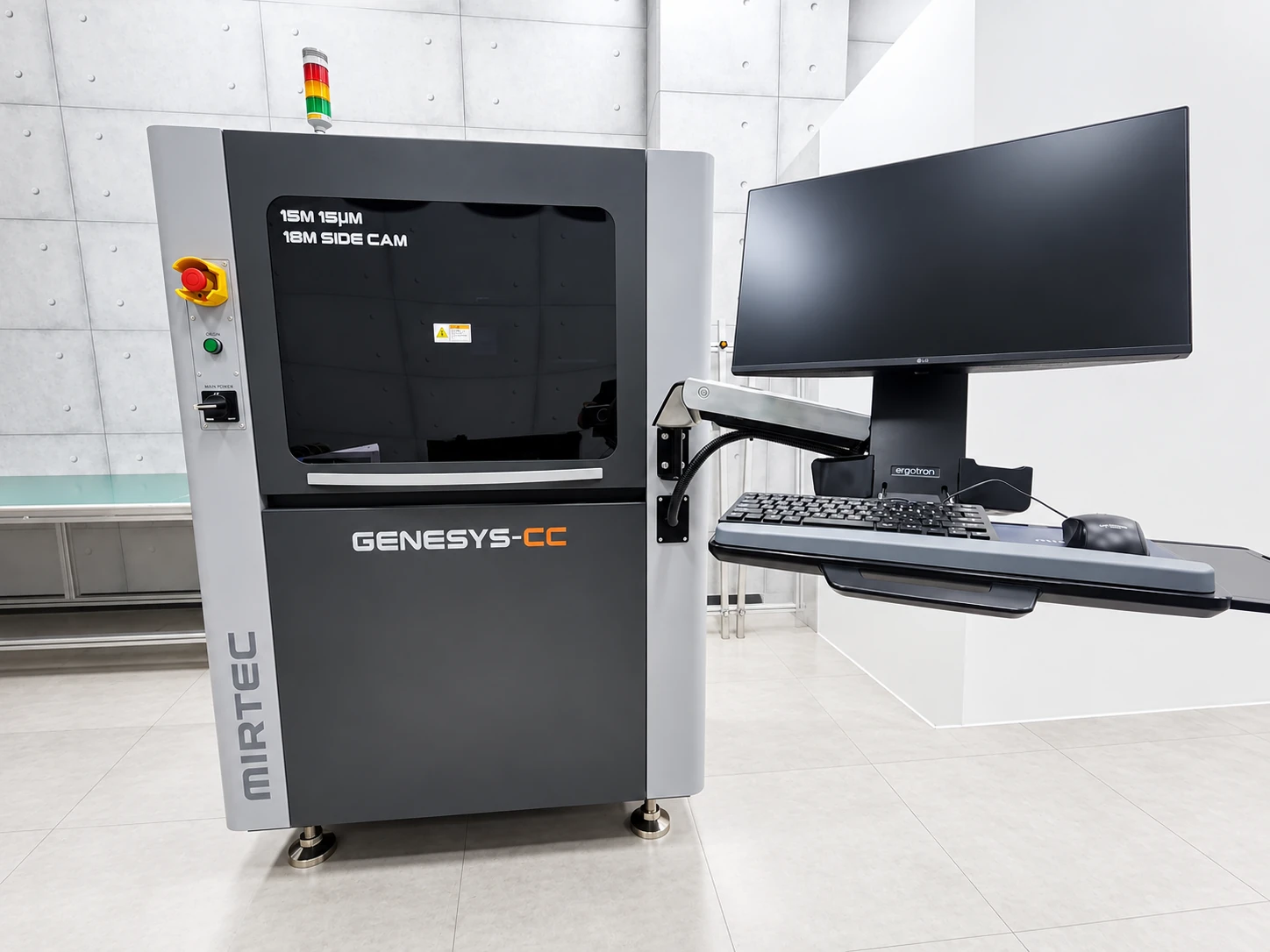

제이앤제이테크는 MIRTEC GENESYS-CC AI 컨포멀 코팅 검사 설비를 직접 보유·운영합니다. 코팅의 유무·균일도·두께·미세 기포까지 정밀 검사해 품질을 보증합니다.
코팅 · AI 검사 일괄 제공
Live Inspection
AI
버블 검출
False Call ↓
양면
코팅 커버리지
Flipper
10–1000
두께
µm 3D
핵심 기능
한 장비로 코팅 전용 검사부터 표준 SMT AOI까지.
PCB 양면 검사
내부 반전기(Flipper)로 PCB를 배출하지 않고 양면을 연속 검사합니다.
측면 코팅 검사
18MP 사이드 카메라 4대로 부품 측면 코팅까지 빈틈없이 검사합니다.
3D 코팅 두께 측정
고정밀 센서로 10µm~1,000µm, 경화 전·후 측정. 아크릴·실리콘 코팅에 대응합니다.
일반 SMT 검사 겸용
실장·극성·정렬·OCR 등 표준 2D AOI를 동시에 수행합니다.
Industry 4.0 Ready
8CH 동축 복합 조명, AI 자동 티칭(수동 대비 약 90% 시간 절감), IPC-CFX·트레이서빌리티 지원.
검사 설비 사양
당사가 보유·운영 중인 MIRTEC GENESYS-CC 주요 사양.
| 카메라 | 15 Megapixel CoaXPress 컬러 카메라 |
|---|---|
| 렌즈 해상도 | 15µm / 10µm (옵션: 4µm 고해상도 렌즈 — 약 60µm 미세 기포 검출) |
| 렌즈 구성 | 정밀 텔레센트릭 복합 렌즈 |
| 검사 속도 | 10,716 mm²/sec (15µm) · 5,080 mm²/sec (10µm) |
| 조명 시스템 | 8CH 복합 조명 : R, G, B, W(H/V/동축), UV(H/V) — 3단 UV로 아크릴·실리콘 코팅 대응 |
| 코팅 두께 측정 | 10µm ~ 1,000µm |
| PCB 크기 (단면) | 50×50mm ~ 510×510mm |
| PCB 크기 (양면) | 140×60mm ~ 450×400mm |
| PCB 두께 / 최대 중량 | 0.5 ~ 5mm / 4kg |
| 클리어런스 | Top 45mm · Bottom 50mm |
| 전원 | 단상 200~240V, 50/60Hz, 1.1 kW |
| 에어 | 5 Kgf (0.5 MPa) |
| 티칭 방식 | 수동 티칭 / AI 자동 티칭 |
| H/W 옵션 | Triple Stage Conveyor · Flipper · Z-Axis · 18M Side Camera(4EA) · PCB Support Pin · NG Marker · Barcode Reader(1D/2D/Camera) |
| 외형 치수 | 2,070 × 1,080 × 1,470 mm |
카메라
15 Megapixel CoaXPress 컬러 카메라
렌즈 해상도
15µm / 10µm (옵션: 4µm 고해상도 렌즈 — 약 60µm 미세 기포 검출)
렌즈 구성
정밀 텔레센트릭 복합 렌즈
검사 속도
10,716 mm²/sec (15µm) · 5,080 mm²/sec (10µm)
조명 시스템
8CH 복합 조명 : R, G, B, W(H/V/동축), UV(H/V) — 3단 UV로 아크릴·실리콘 코팅 대응
코팅 두께 측정
10µm ~ 1,000µm
PCB 크기 (단면)
50×50mm ~ 510×510mm
PCB 크기 (양면)
140×60mm ~ 450×400mm
PCB 두께 / 최대 중량
0.5 ~ 5mm / 4kg
클리어런스
Top 45mm · Bottom 50mm
전원
단상 200~240V, 50/60Hz, 1.1 kW
에어
5 Kgf (0.5 MPa)
티칭 방식
수동 티칭 / AI 자동 티칭
H/W 옵션
Triple Stage Conveyor · Flipper · Z-Axis · 18M Side Camera(4EA) · PCB Support Pin · NG Marker · Barcode Reader(1D/2D/Camera)
외형 치수
2,070 × 1,080 × 1,470 mm
※ 사양은 사전 통보 없이 변경될 수 있습니다. (Data subject to change without notice.)
적용 분야
자동차 전장
주행 신뢰성을 좌우하는 전장 모듈 코팅 검사
통신 장비
고밀도 PCB 보호 코팅 품질 확보
방산·항공우주
극한 환경 대응을 위한 정밀 검사
의료 전자
엄격한 품질 기준 충족
신뢰성 · 검증
Awards
- · 2023 Global Technology Award — Conformal Coating Equipment 부문 수상
- · 2023 Mexico Technology Award — Conformal Coating Inspection 부문 수상
Field Proven
- · 글로벌 자동차 부품기업 ZF Group 코팅 검사 공정 도입 (2026)
- · 제조사 MIRTEC(미르기술): 2000년 설립, 글로벌 법인망 보유, 세계 최초 CoaXPress 비전 시스템 적용 이력
코팅부터 AI 검사까지, 한 곳에서
제이앤제이테크가 컨포멀 코팅·몰딩·언더필 공정과 GENESYS-CC AI 전수 검사를 일괄 제공합니다.
이메일 [email protected] · 전화 010-3218-5455 / 010-7595-5217
